website design software
Azotowane

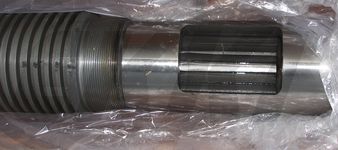

Standardowo układy są wykonywane z materiału 38CrMoAlA (1.8507) i  utwardzane powierzchniowo w procesie azotowania.

Poniżej skład chemiczny materiału oraz jego własności mechaniczne:

C

0.35-0.42%

Si

0.20-0.45%

Mn

0.30-0.60%

Mo

0.15-0.25%

Cr

0.35-0.65%

Al

0.70-1.10%

Re

835 MPa

Rm

980 MPa

Twardość po ulepszaniu

240-300 HB

Twardość po azotowaniu

>1000 HV *

Grubość warstwy azotowanej

0.45-0.7mm

* Jest to twardość gwarantowana, zwykle twardość mierzalna wynosi powyżej 1100HV.

Możliwe jest również chromowanie układów warstwą o grubości 0.05-0.10mm  chromu i o twardości powyżej 900HB.
